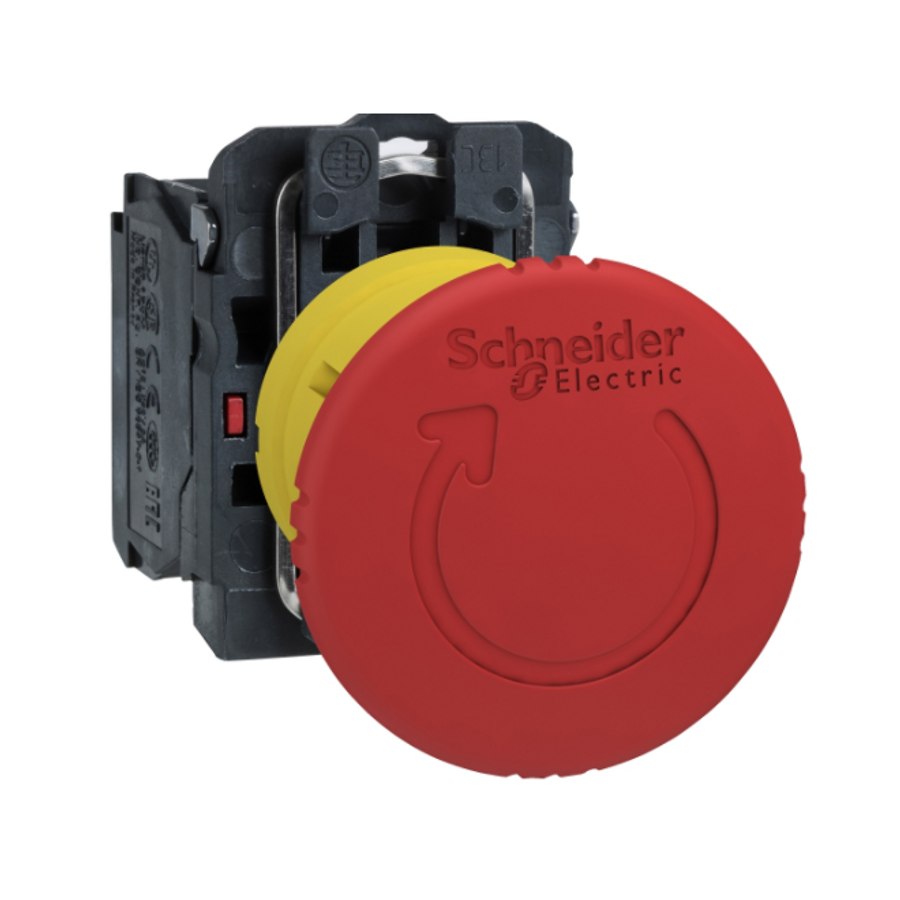

SCHNEIDER XB5AS8442 Vészgomb

Harmony XB5R

Vészkikapcsoló egyblokkos nyomógomb
Vészleállító kapcsoló

XB5DD

Sötétszürke műanyag

Műanyag

Szabványos

22 mm

1

Kerek

kioldás és mechanikus reteszelés

Fordításra kioldó
Húzásra kioldó

Vörös Ø 40 gombafejű, jelöletlen

Lassan bontó

Csavaros csatlakozás, <= 2 x 1,5 mm² kábelvéggel megfelel EN 60947-2
Csavaros csatlakozás, >= 1 x 0,22 mm² kábelvég nélkül megfelel EN 60947-2

Komplett termék

43 mm

40 mm

82 mm

(11-12)NC

7000000 Pa -55 °C, távolság: 0,1 m

Szabványos érintkezők

With conforming to EN/IEC 60947-5-1 appendix K

1.5 mm (NC changing electrical state)
4,3 mm (összes úthossz)

300000 ciklus

0,8…1,2 N.m megfelel EN 60947-2

Kereszt megfelelő Philips no 1 csavarhúzó
Kereszt megfelelő pozidriv No 1 csavarhúzó
Slotted compatible with flat Ø 4 mm screwdriver
Slotted compatible with flat Ø 5.5 mm screwdriver

Ezüst ötvözet (Ag/Ni)

10 A megszakító típus gG megfelel EN/IEC 60947-5-1, DIN VDE 0660 200-as rész

10 A megfelel EN/IEC 60947-5-1, DIN VDE 0660 200-as rész

600 V (szennyezési fok 4) megfelel EN 60947-2

6 kV EN 60947-2

3 A -240 V, AC-15: B300, A600 megfelel EN/IEC 60947-5-1, DIN VDE 0660 200-as rész
6 A -125...180 V, AC-15: B300, A600 megfelel EN/IEC 60947-5-1, DIN VDE 0660 200-as rész
0,1 A -600 V, DC-14, Q600 megfelel EN/IEC 60947-5-1, DIN VDE 0660 200-as rész
0,27 A -250 V, DC-14, Q600 megfelel EN/IEC 60947-5-1, DIN VDE 0660 200-as rész
0,55 A -125 Vrms, DC-14, Q600 megfelel EN/IEC 60947-5-1, DIN VDE 0660 200-as rész
1,2 A -600 V, AC-15: B300, A600 megfelel EN/IEC 60947-5-1, DIN VDE 0660 200-as rész

1000000 cycles, AC-15, 2 A at 230 V, operating rate <3600 cyc/h, load factor: 0.5 conforming to EN/IEC 60947-5-1 appendix C
1000000 cycles, AC-15, 3 A at 120 V, operating rate <3600 cyc/h, load factor: 0.5 conforming to EN/IEC 60947-5-1 appendix C
1000000 cycles, AC-15, 4 A at 24 V, operating rate <3600 cyc/h, load factor: 0.5 conforming to EN/IEC 60947-5-1 appendix C
1000000 cycles, DC-13, 0.2 A at 110 V, operating rate <3600 cyc/h, load factor: 0.5 conforming to EN/IEC 60947-5-1 appendix C
1000000 cycles, DC-13, 0.5 A at 24 V, operating rate <3600 cyc/h, load factor: 0.5 conforming to EN/IEC 60947-5-1 appendix C

Λ < 10exp(-6) -5 V, 1 mA érintkezésben megfelel EN/IEC 60947-5-5
Λ < 10exp(-8) -185...265 V, 5 mA érintkezésben megfelel EN/IEC 60947-5-5
